Комплекс автоматических измерений «Кронос»

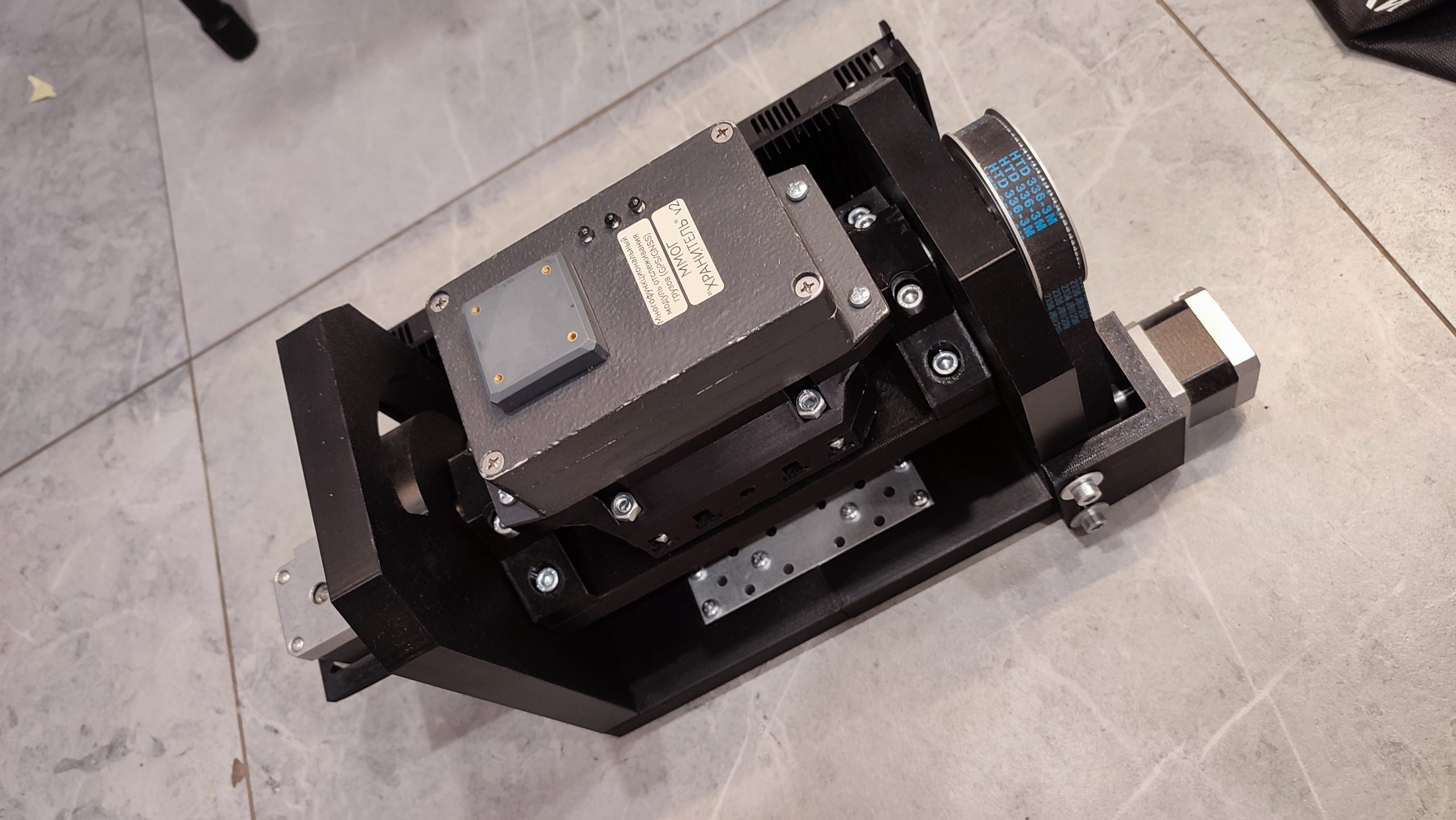

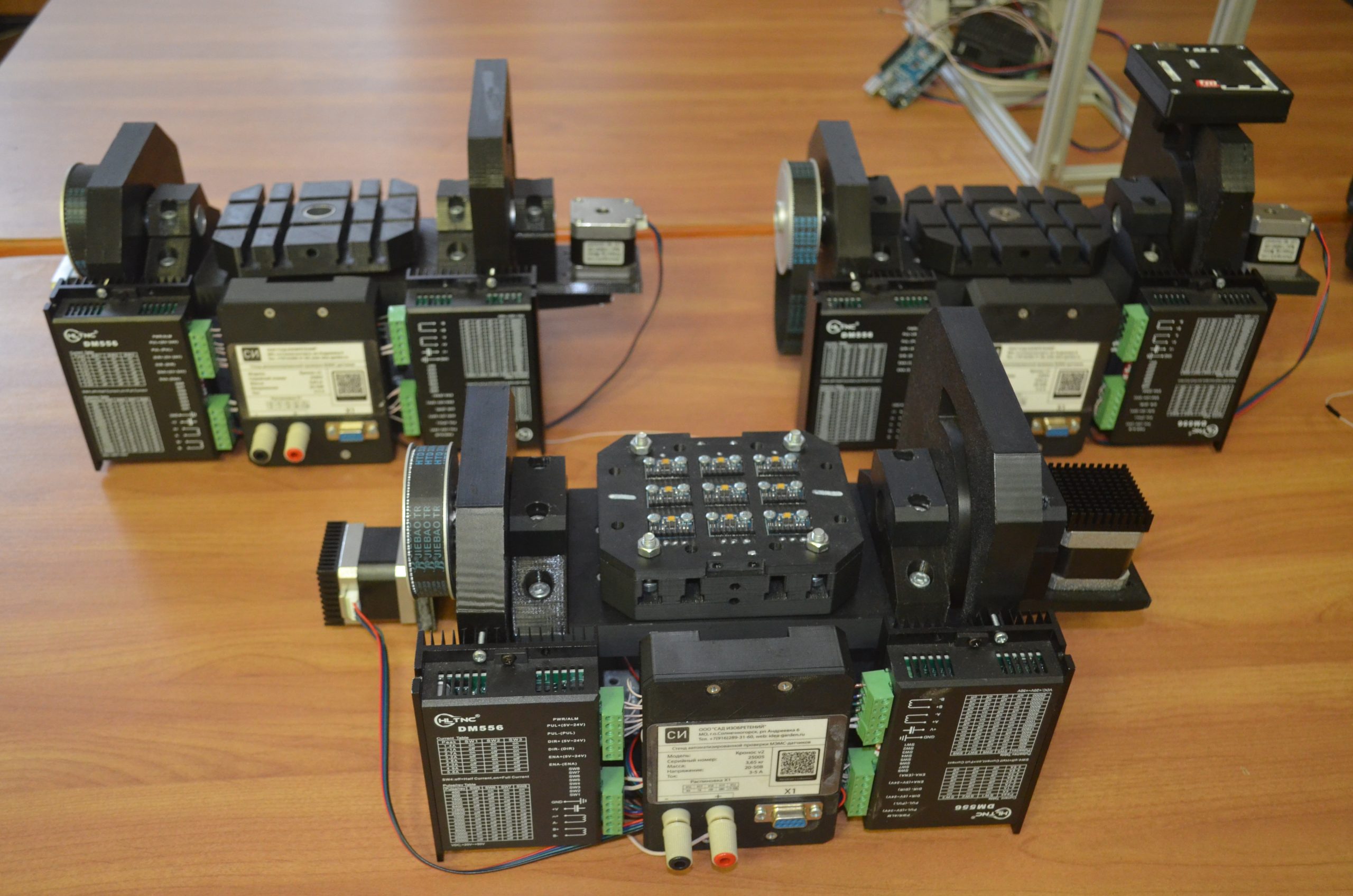

Разработанный нашей командой комплекс автоматических измерений «Кронос» в своем составе имеет 2-х осевой поворотный ЧПУ станок и модуль управления измерениями. Комплекс предназначен для измерения угла наклона (поворота) закрепленной в рабочей зоне оснастке с выводом полученных параметров на ПК (компьютер). Интерфейс работы изделия с компьютером — USB. В составе комплекса, также, поставляется программное обеспечение для выведения результатов проверок и дополнительной настройки изделия. Изделие целесообразно применять для обучения основам взаимодействия с внешними датчиками, такими как: акселерометры, гироскопы, использовать для точного позиционирования и тестирования антенн и приемо-передающих устройств. Стоимость по запросу.
В разработке исполнение из металла.
Характеристики изделия:
1. Напряжение управления: 12-32 В
2. Максимальная точность: 8,44 угловых секунд
3. Минимальная точность: 540 угловых секунд
4. Материал изделия: PLA пластик
5. Используемые шаговые двигатели: NEMA 17
6. Коэффициент передачи от шагового двигателя (шкив): 1:6
7. Максимальное количество шагов: 153 600 шагов на 360 градусов
8. Минимальное количество шагов: 1200 шагов на 360 градусов
9. Максимальная точность (шагов на 1 градус): 426,7 шага.
10. Вес оснастки: не менее 2 кг.
11. Ток шаговых двигателей: 1,7 А
Мы имеем собственное ПО для работы с изделием «Кронос», в котором можно гибко управлять стендом, используя его возможности по максимуму. Для того чтобы начать работу необходимо выбрать подключенный COM-порт к компьютеру, выбрав соответствующее наименование в выпадающем списке возле надписи «Выбор COM-порта». После этого необходимо нажать кнопку «Открыть порт», при отсутствии необходимого порта нажать кнопку «Обновить». Затем необходимо выбрать точность работы драйвера шагового двигателя (в стенде используется DM556), это значение от 400 до 25600 шагов на 360°. После этого программа готова к работа. Можно управлять как нажимая на кнопки, например «По часовой 45°», так и задавая свои настройки и нажимая после этого на кнопку «Поехали!». Программа работает со значениями от 1 до 76000 шагов и скоростью шага от 200 до 800 мкс/шаг.
